ШОТ-СЭ - Шкаф постоянного тока

Инновационный шкаф оперативного тока ШОТ-СЭ представляет собой передовое решение в области обеспечения непрерывного электропитания критически важных элементов электрических подстанций. Этот высокотехнологичный комплекс разработан с учетом специфических потребностей таких ключевых компонентов, как системы релейной защиты, комплексы автоматики и механизмы управления силовыми выключателями, работающие на основе электромагнитов.

Уникальность ШОТ-СЭ заключается в его способности поддерживать бесперебойную подачу постоянного оперативного тока даже в экстремальных ситуациях. Это достигается благодаря интеграции в конструкцию шкафа стационарных блоков аккумуляторов, выступающих в роли гарантированного источника постоянного тока. Такое инженерное решение обеспечивает беспрецедентный уровень надежности и отказоустойчивости системы.

Применение ШОТ-СЭ значительно повышает стабильность работы электрических подстанций, минимизируя риски внезапных отключений и сбоев в работе критически важного оборудования. Это не только увеличивает общую эффективность энергораспределения, но и существенно повышает безопасность эксплуатации электроэнергетических объектов.

Инновационный шкаф ШОТ-СЭ представляет собой передовое устройство, полностью соответствующее строгим требованиям стандарта ГОСТ Р 51321.1-2007 и специфическим параметрам, обозначенным в ТЗ №9 от 15.03.13. Этот высокотехнологичный комплекс спроектирован для эффективного приема и распределения электроэнергии в трехфазных сетях переменного тока с номинальным напряжением 380 В и стандартной частотой 50 Гц, оснащенных системой глухозаземленной нейтрали.

Для обеспечения оптимальной производительности и долговечности, эксплуатация ШОТ-СЭ должна осуществляться в строго регламентированных условиях:

1. Монтаж производится исключительно внутри закрытых помещений.
2. Допустимая высота установки над уровнем моря не должна превышать 2000 метров.
3. Окружающая среда должна быть свободна от взрывоопасных веществ, токопроводящей пыли, а также агрессивных газов или паров в концентрациях, способных вызвать коррозию металлических элементов или деградацию изоляционных материалов.
4. Шкаф ШОТ-СЭ устанавливается в вертикальном положении с допустимым отклонением от вертикали не более 5° в любом направлении.
5. Рабочие температуры варьируется в зависимости от конкретной модификации, но в целом находится в пределах от -5°C до +45°C.
6. Относительная влажность воздуха не должна превышать 80% при температуре +25°C.

Соблюдение этих условий гарантирует стабильную работу ШОТ-СЭ, обеспечивая высокую надежность и эффективность распределения электроэнергии в различных промышленных и инфраструктурных объектах.

Многофункциональный комплекс ШОТ-СЭ представляет собой передовое решение в области управления электропитанием, обеспечивая ряд критически важных функций:

1. Прием и трансформация входящего переменного тока от панели собственных нужд, гарантируя стабильное электроснабжение.
2. Интеграция постоянного тока от резервных блоков аккумуляторных батарей, обеспечивая бесперебойность работы системы.
3. Эффективное распределение постоянного напряжения между различными потребителями, оптимизируя энергопотребление.
4. Реализация непрерывного автоматизированного мониторинга сопротивления изоляции в сети постоянного тока относительно "земли". При обнаружении снижения этого параметра ниже допустимого порога система генерирует предупреждающий сигнал, предотвращая потенциальные аварийные ситуации.
5. Внедрение усовершенствованной системы сигнализации, отображающей текущее состояние автоматических выключателей, что повышает общую безопасность и контролируемость процессов.

Особого внимания заслуживает уровень защиты ШОТ-СЭ от внешних воздействий. В соответствии с жесткими требованиями ГОСТ 14254, устройство обеспечивает степень защиты IP31 при закрытой передней двери. Это гарантирует надежную защиту от случайного контакта с токоведущими элементами, а также предотвращает проникновение посторонних объектов внутрь корпуса, значительно повышая безопасность эксплуатации и долговечность оборудования.

Таблица 1 – Технические характеристики

* - габаритные размеры могут изменяться в зависимости от модификации изделия.

Шкаф оперативного тока для собственных нужд подстанции представляет собой металлическую конструкцию шкафного типа, состоит из шкафа с двумя дверьми расположенных рядом

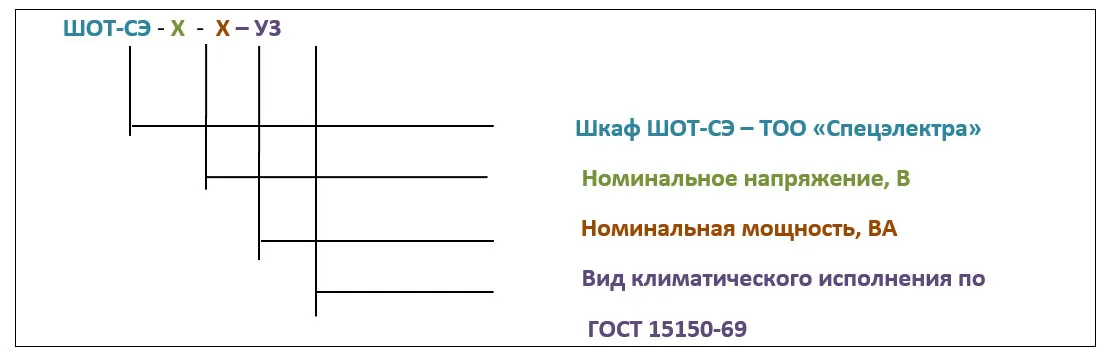

Пример записи обозначения

Шкаф оперативного тока для собственных нужд подстанции, на номинальное напряжение 220В с номинальной емкостью 100А*ч, вид климатического исполнения У3:

ШОТ-СЭ-220-100-У3.
