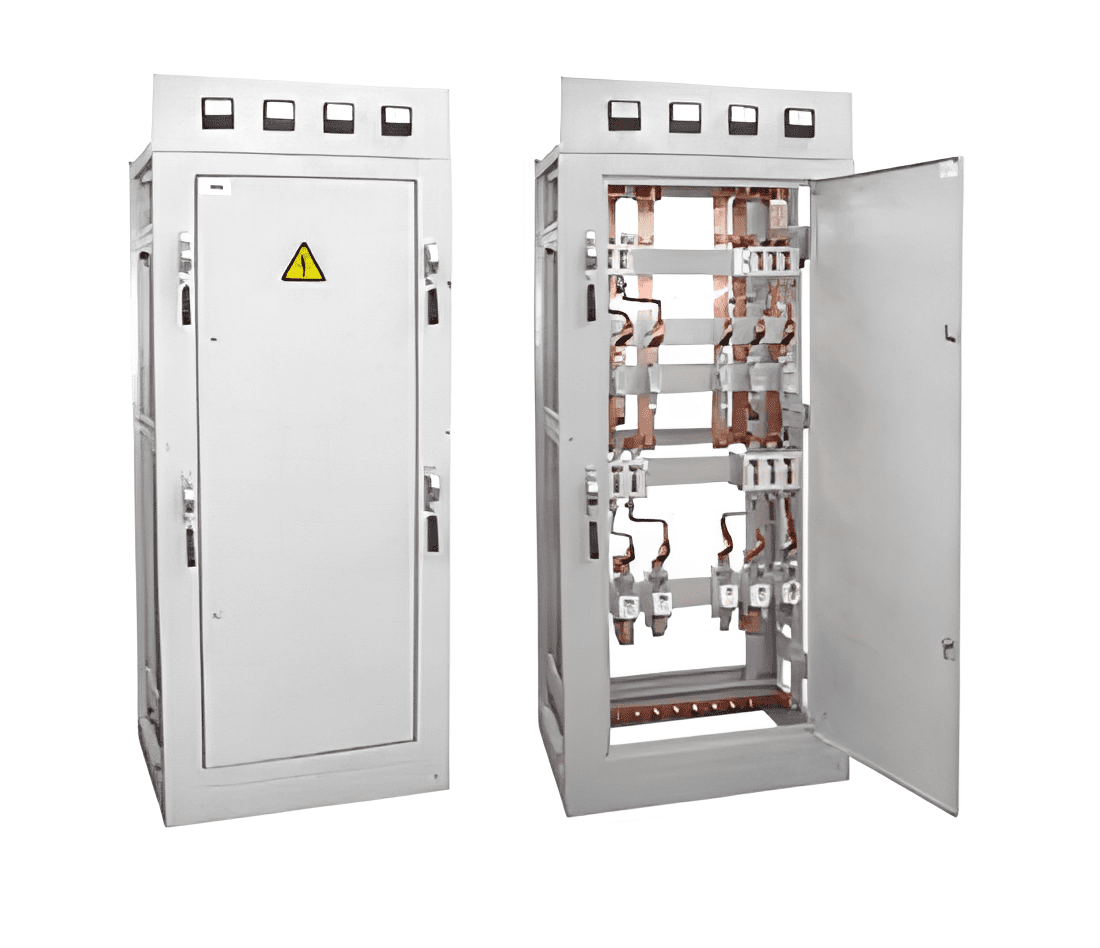

ЩО-70 - Панели распределительных щитов

Описание ЩО-70

Инновационные панели распределительных щитов серии ЩО70 представляют собой передовое решение в области управления электроэнергией. Эти высокотехнологичные устройства разработаны специально для интеграции в комплексные распределительные системы, работающие с трехфазным переменным током номинальным напряжением 380/220В при стандартной частоте 50 Гц.

Универсальность ЩО70 проявляется в их способности эффективно функционировать как в сетях с глухозаземлённой нейтралью, так и в системах с изолированным нейтральным проводником. Это техническое решение значительно расширяет сферу применения панелей, делая их адаптивными к различным конфигурациям электрических сетей.

Предназначенные для монтажа в специализированных электротехнических помещениях, панели ЩО70 выполняют три ключевые функции:

1. Прием электроэнергии от источника питания;
2. Эффективное распределение полученной энергии между потребителями;
3. Обеспечение комплексной защиты отходящих линий от потенциально опасных ситуаций, таких как перегрузки и токи короткого замыкания.

Благодаря своей многофункциональности и надежности, панели ЩО70 становятся оптимальным выбором для модернизации существующих и создания новых систем электроснабжения в различных секторах промышленности и инфраструктуры.

Высокотехнологичные панели ЩО70 спроектированы для эффективного функционирования в специфических условиях эксплуатации:

• Климатическая адаптивность: Соответствуют исполнению "У" категории 3 согласно ГОСТ15150-69 и ГОСТ15543.1-89, демонстрируя устойчивость к разнообразным климатическим факторам;
• Температурный диапазон: В закрытых распределительных устройствах (ЗРУ) панели сохраняют работоспособность при экстремальных температурах от -5°C до +40°C;
• Влагоустойчивость: Инновационная конструкция обеспечивает стабильную работу при относительной влажности до 50% при максимальной температуре 40°C. При снижении температуры до 20°C допустима эксплуатация в условиях повышенной влажности до 90%;
• Высотная адаптация: Оптимальная производительность гарантируется на высотах до 2000 метров над уровнем моря. При установке выше 1000 метров необходимо учитывать снижение диэлектрической прочности изоляции и эффективности воздушного охлаждения;
• Экологическая безопасность: Панели ЩО70 предназначены для эксплуатации в невзрывоопасной среде, свободной от токопроводящей пыли и агрессивных веществ, способных повредить металлические элементы или изоляционные материалы;
• Режим работы: Разработаны для непрерывной эксплуатации в продолжительном режиме;
• Пространственная ориентация: Для обеспечения оптимальной производительности панели должны быть установлены строго вертикально.

Эти характеристики делают панели ЩО70 универсальным и надежным решением для широкого спектра применений в различных условиях эксплуатации, обеспечивая стабильное и эффективное распределение электроэнергии.
