Описание КТПН mini

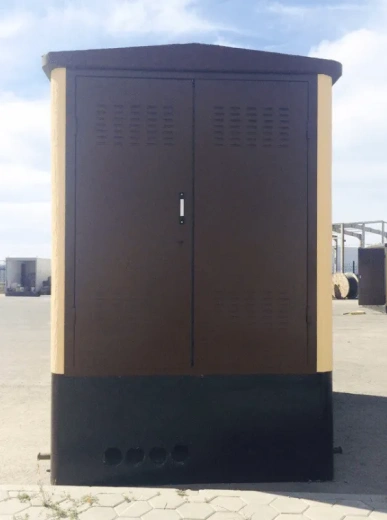

КТПН mini — компактная трансформаторная подстанция в монолитном бетонном корпусе напряжением 6/0,4 кВ, 10/0,4 кВ, 17,5/0,4 кВ и 20/0,4 кВ мощностью от 25 кВА до 1000 кВА применяется в сетях с изолированной нейтралью на стороне высокого напряжения и глухозаземленной нейтралью на стороне 0,4 кВ для электроснабжения промышленных, жилищно-коммунальных, инфраструктурных объектов, а также коттеджных поселков и зон индивидуальной застройки.
Сведения КТПН mini
Питающие и отходящие линии выполняются кабелем.
Кабельный ввод осуществляется из грунта через специальное отверстие в корпусе КТПН mini. При необходимости подключения КТПН mini к воздушной линии, необходимо выполнить переход с воздушной линии на кабельную линию.
КТПН mini выполняется как однотрансформаторная подстанция. Поставляется в одном монолитном корпусе полной заводской готовности.
После установки КТПН mini в котлован, производится подключение питающих и отходящих кабелей ВН и НН, и внешнего контура заземления.
Применение КТПН mini позволяет упростить процедуру землеотвод и сократить сроки монтажа и ввода в эксплуатацию.
Характеристики
Общие указания КТПН mini
В качестве относительной отметки принимается отметка+ 0,000м, расположенная на уровне чистого пола, соотносимая к абсолютной отметке строительной площадки подстанции.
Относительная проектная отметка уровня пола подстанции от поверхности земли составляет:
- для подземных подстанций: - 2,4 - 2,6м;
- для надземных подстанций: +0,16м;
- для надземных подстанций: +1,00ь.
- Инженерно-гидрогеологические изыскания и условия для строительной площадки принимаются по СН РК 1.02-18-2007. Расчетная зимняя температура наружного воздуха -30°С.
Нормативное значение ветрового давления – 0,85 кПа
Нормативное значение снегового покрова -5,0 кПа
Сейсмичность района установки по МСК 64-10 баллов
Степень огнестойкости здания – II
Уровень ответственности здания –II
Степень взрывопожарной безопасности - Ф5.1
Класс конструктивной пожарной опасности – С1
Огнестойкость перегородок (REI) – 90 мин..
Относительная проектная отметка уровня пола подстанции от поверхности земли составляет:
- для подземных подстанций: - 2,4 - 2,6м;
- для надземных подстанций: +0,16м;
- для надземных подстанций: +1,00ь.
- Инженерно-гидрогеологические изыскания и условия для строительной площадки принимаются по СН РК 1.02-18-2007. Расчетная зимняя температура наружного воздуха -30°С.
Нормативное значение ветрового давления – 0,85 кПа
Нормативное значение снегового покрова -5,0 кПа
Сейсмичность района установки по МСК 64-10 баллов
Степень огнестойкости здания – II
Уровень ответственности здания –II
Степень взрывопожарной безопасности - Ф5.1
Класс конструктивной пожарной опасности – С1
Огнестойкость перегородок (REI) – 90 мин..
План расстановки оборудования
Варианты корпусов подстанций и архитектурные решения блоков
Монолитный бетонный корпус всех вариантов КТПН mini изготовлен из водонепроницаемого железобетона (Б II) со степенью прочности Б – 35 и состоит из корпуса и съемной крыши. Толщина всех вертикальных стен составляет 100 мм, а толщина днища трансформаторной подстанции – 120 мм. Корпус покрыт декоративной штукатуркой. Все металлические детали подстанции изготовлены из оцинкованной стали и окрашены порошковым покрытием, устойчивым к атмосферным воздействиям. Часть вкапываемого в землю корпуса покрашена гидроизоляционной краской устойчивой к химическому воздействию и обладает влагоотпорными свойствами. Пол и стены высотой 450 мм трансформаторного отсека покрашены маслостойкой краской.
План кровли
Вариант отделки №1.
Вариант отделки №2
Основные технические характеристики
Основные технические характеристики КТП mini приведены в таблице 1.
| Наименование параметра | Значение |
| Мощность силового трансформатора, кВА | от 25 до 1000кВА |
| Номинальное напряжение ВН, кВ | 6; 10; 20кВ |
| Номинальное напряжение НН, кВ | 0,4кВ |
| Номинальный ток сборных шин на стороне ВН, А | 630 |
| Номинальный ток сборных шин на стороне НН, А | 400; 630; 1250; 2500 |
| Ток термической стойкости сборных шин на стороне ВН, кА/3с | 21 |
| Ток электродинамической стойкости сборных шин на стороне ВН, кА | 52,5 |
| Ток термической стойкости сборных шин на стороне НН, кА/1с | 20; 50 |
| Ток электродинамической стойкости сборных шин на стороне НН, кА | 40;100 |
| Номинальное переменное напряжение вторичных цепей, В | 220 |
| Климатическое исполнение по ГОСТ 15150 | У1 |
| Степень защиты по ГОСТ 14254 | IP 43 |
| Срок службы при соблюдении правил эксплуатации | Не менее 30 |
Безопасность обслуживания:
Безопасность обслуживания КТПН mini обеспечивается:
- Применением современных РУВН - моноблоки с элегазовой изоляцией;
- Применением предохранитель - разъединителей в РУНН на отходящих линиях.
- Высокой степенью защиты корпуса КТПН mini - IP43.
Транспортировка
КТПН mini поставляется полностью смонтированной на заводе. В том числе и с силовыми трансформаторами. (По желанию Заказчик может сам установить трансформаторы в КТПН mini на объекте) Подстанцию перевозят на стандартном полуприцепе под тентом.
Корпус КТПНmini и крыша оснащены узлами строповки для монтажа.
